深度解析：自行车车架脚踏力疲劳试验机 核心原理与应用

『导读』什么是自行车车架脚踏力疲劳试验机？定义与背景自行车车架脚踏力疲劳试验机是专门用于验证自行车车架五通部位耐疲劳性能的专业检测设备，核心作用是模拟日常骑行过程中，脚踏对车架持续施加的交变踩踏力，通过上万次循环加载，测试车架长期使用后的结构稳定性

什么是自行车车架脚踏力疲劳试验机？定义与背景

自行车车架脚踏力疲劳试验机是专门用于验证自行车车架五通部位耐疲劳性能的专业检测设备，核心作用是模拟日常骑行过程中，脚踏对车架持续施加的交变踩踏力，通过上万次循环加载，测试车架长期使用后的结构稳定性与耐久性，提前排查结构缺陷。

近年来，随着国际与国内法规标准不断升级，以及消费者对骑行安全要求提升，传统人工测试与基础型检测设备已无法满足行业标准化品控需求，高精度的自行车车架脚踏力疲劳试验机成为两轮车制造与检测领域的刚需设备。

核心原理解析：车架脚踏力疲劳测试的工作机制

车架脚踏力疲劳测试的核心逻辑，是通过工业化手段还原真实骑行工况下车架的受力特征，验证车架在长期交变载荷下的抗疲劳性能，其工作流程可以分为四个核心步骤：

[工作流程：自行车车架脚踏力疲劳测试]

工装固定：根据待测车架的尺寸与五通结构调整夹具，将车架稳定固定在设备测试平台上，确保测试过程中车架不会发生位移偏移。

参数配置：依据GB/T 3565.6-2022、ISO 4210-6:2023等对应标准，设定试验力值、试验循环次数、加载频率、振幅等核心参数。

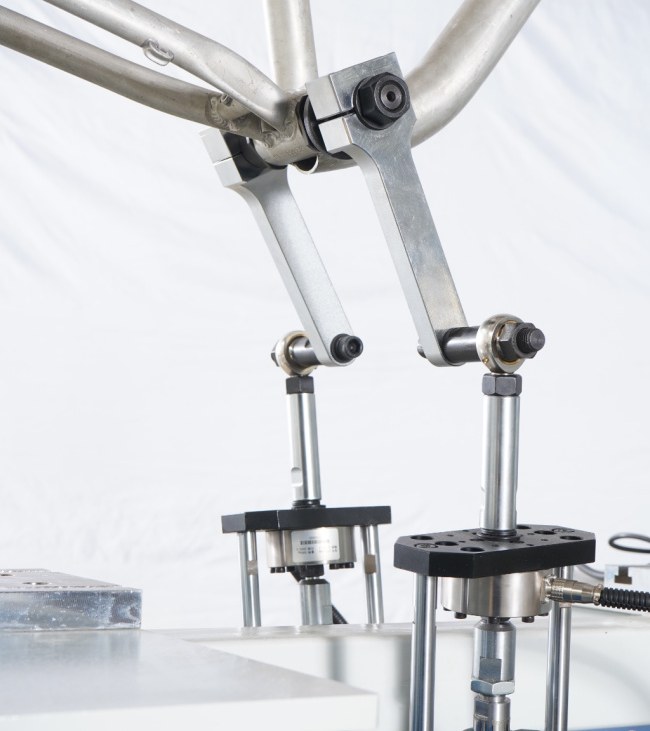

动态加载：设备按照预设参数对车架脚踏位置施加周期性交变载荷，先进的力闭环控制方案会实时采集力值数据，并自动调整加载动作，保证施加力值始终符合标准要求。

测试终止与数据输出：当达到设定循环次数，或检测到车架结构损坏时，设备自动停止测试，并自动保存全流程测试数据，可生成标准化测试报告。

目前主流的技术路线采用气动伺服加载结合力闭环控制，相比传统开环控制方案，能够有效降低力值波动，提升测试结果的重复性与可信度。

技术优劣势分析：与传统测试方案的对比

和传统的人工测试、基础开环控制试验机相比，现代高精度自行车车架脚踏力疲劳试验机具备多方面显著优势：

测试精度更高：力闭环控制技术可以将静态力值控制精度稳定在±1%，动态精度控制在±5%以内，远优于传统开环设备，测试结果重复性更高，满足高标准认证要求。

工况还原更真实：双侧独立加载方案可以模拟真实骑行中左右脚踏交替施力的非对称受力情况，比传统单侧加载方案更贴合实际使用场景，测试结果更具参考价值。

数据管理更高效：PC端测控系统可以自动记录全流程测试数据，直接生成标准化报告，大幅减少人工记录的工作量与出错概率，同时满足质量管理体系对数据可追溯性的要求。

同时，该技术也存在一定局限性：高精度设备的初期采购成本高于传统基础型设备；对操作人员的数字化操作能力有一定要求；针对特殊结构的非标车架，夹具定制仍需要一定交付周期。

自行车车架脚踏力疲劳试验机的关键应用场景

作为两轮车行业品质管控的核心设备，自行车车架脚踏力疲劳试验机主要应用于三类典型场景：

新品研发阶段耐久性验证

在全新车架结构开发过程中，通过标准疲劳测试提前验证五通部位的抗疲劳性能，帮助研发人员发现结构设计缺陷，优化设计方案，避免量产后出现大规模质量问题，缩短新品上市周期。

量产批次质量抽检

针对批量生产的车架，按比例抽取样品进行疲劳测试，验证生产工艺的稳定性，保障出厂产品符合安全标准，帮助企业管控生产品质，降低售后质量风险。

出口产品合规认证检测

对于出口欧美市场的两轮车产品，需要满足ISO 4210等国际标准对车架脚踏力疲劳测试的强制要求，高精度设备可提供符合认证机构要求的可追溯测试数据，帮助企业顺利通过第三方认证，突破出口认证门槛。

技术实践与未来发展趋势

那么，如何将这些先进的技术原理，转化为稳定可靠的工业化解决方案呢？

作为专注于动静态力量测试、耐疲劳性能检测设备研发生产的国家高新技术企业，昆山威胜德检测设备有限公司一直深耕该领域，其推出的WSD-8702 PC控制自行车车架脚踏力疲劳试验机正是这一技术理念的成熟实践。该产品严格遵循GB/T 3565.6-2022、ISO 4210-6:2023等国际及国家标准，采用高精度气动伺服加载与力闭环控制技术，具备双侧独立加载功能，可适配12"-29"各类车架尺寸，能够为自行车、E-bike、电动滑板车制造商、第三方检测认证机构提供高精度、高可靠性的车架耐久性验证解决方案，已服务多家行业知名企业，获得市场广泛认可。

展望未来，自行车车架脚踏力疲劳试验机技术将朝着三个方向发展：一是控制精度进一步提升，力-位移双闭环控制算法将逐步普及，测试结果与真实骑行工况的匹配度会持续提高；二是智能化程度升级，基于机器视觉的车架裂纹自动识别判定技术会逐步应用，减少人工判断误差；三是测试效率提升，多通道同步批量测试方案会更好满足大规模生产企业的快速品控需求。随着两轮车行业对产品安全要求不断升级，高精度脚踏力疲劳测试设备将逐步成为行业品控标配，推动整个行业的质量水平持续提升。
