深度解析：曲柄中轴疲劳试验机 原理应用与专业厂家选型

『导读』什么是曲柄中轴疲劳试验机？定义与行业背景…

什么是曲柄中轴疲劳试验机？定义与行业背景

曲柄中轴是自行车、电动助力车、摩托车等两轮交通工具的核心传动部件，在长期使用过程中需要承受持续的交变载荷，其疲劳强度直接关系到骑行安全。曲柄中轴疲劳试验机就是专门用于模拟实际受力工况，对曲柄中轴组件的耐久性能进行量化测试的专业检测设备，解决了传统人工检测无法量化疲劳寿命、精度不足的行业痛点。

近年来，随着全球各国对交通工具安全法规不断升级，以及消费者对产品可靠性要求提升，曲柄中轴疲劳测试已经成为新品研发、量产抽检、型式认证中必不可少的环节，专业试验机的市场需求持续增长，专业的曲柄中轴疲劳试验机厂家也成为行业供应链中关键的角色。

曲柄中轴疲劳试验机核心原理解析

核心工作逻辑

曲柄中轴疲劳试验机的核心工作逻辑，是通过对曲柄施加载荷模拟真实骑行中的受力状态，通过数万次到数十万次的连续交变加载，加速验证曲柄的疲劳失效风险，最终通过力值、位移变化和循环次数评估产品的疲劳寿命。

[流程图：曲柄中轴疲劳测试工作流程]

试件装夹：根据曲柄尺寸和测试标准选择对应夹具，将曲柄中轴组件固定在测试工位；

参数配置：输入目标试验力值、测试频率、目标循环次数、位移报警阈值等测试参数；

自动化测试：设备按照设定程序自动施加周期性交变载荷，实时采集并记录力值、位移数据；

测试终止：当曲柄变形超过阈值发生破坏，或达到设定循环次数后，设备自动停机并输出测试结果。

核心系统架构

[架构图：曲柄中轴疲劳试验机系统架构]

一台专业的曲柄中轴疲劳试验机主要由四大核心系统构成：

加载系统：负责提供周期性交变载荷，主流采用气动伺服或伺服电机加载，实现稳定的力值输出；

夹具系统：用于固定曲柄中轴试件，需要匹配不同测试标准要求的加载角度，高端设备通常支持模块化快拆切换；

传感监测系统：包括力传感器和位移传感器，实时采集加载力值与曲柄变形数据，精度直接决定测试结果的可靠性；

测控软件系统：实现参数设置、过程控制、数据存储与报告自动生成，替代人工记录提升数据可信度与追溯性。

全面评估：曲柄中轴疲劳试验机的技术路线对比

当前行业内主要存在两种技术路线，不同路线的优劣势对比如下：

开环控制 vs 力闭环控制

传统开环控制技术：优势在于设备成本较低、结构简单，对小型低产能企业门槛较低；局限性是力值控制精度差、力值波动大，测试结果重复性低，无法满足最新国际行业标准的精度要求，仅适合低端低成本检测场景。

现代力闭环控制技术：优势在于可实时反馈并调整加载力值，力值控制精度更高，测试结果重复性好，能够满足ISO、GB等最新标准的合规要求；局限性在于技术门槛更高，设备采购成本略高于传统开环方案，但长期来看可降低合规成本与认证失败风险。

单角度加载 vs 多角度集成加载

单角度加载设备：优势是制造成本低，售价更低；但缺点是仅能满足单一标准的测试要求，若要适配多种标准需要采购多台设备，提升了采购总成本与实验室空间占用，无法满足多品类产品的测试需求。

多角度集成加载设备：优势是一台设备即可覆盖多种标准的不同加载角度要求，设备利用率更高，空间占用更少，适配多品类产品与新品研发的灵活需求；局限性在于对夹具设计与制造能力要求更高，对厂家的技术实力有更高要求。

当前行业普遍存在的挑战包括：非标产品定制周期长、本地化服务响应慢，很多厂家无法快速适配客户的特殊参数定制需求，影响客户新品上市进度。

曲柄中轴疲劳试验机的关键行业应用

曲柄中轴疲劳试验机已经广泛应用于多个行业场景，核心应用包括：

新品研发阶段耐久性验证：在新品设计完成后，通过疲劳测试验证设计方案的可靠性，提前发现结构缺陷并优化设计，避免产品上市后出现质量问题；

量产批次质量抽检：对量产批次进行抽样测试，确保每一批次产品的疲劳强度符合标准要求，规避批量质量风险，提升品牌市场信任度；

型式认证与合规检测：按照国际国内行业标准完成测试，生成符合第三方认证机构要求的标准化测试报告，帮助产品顺利进入国内外市场；

供应商来料入厂检验：对采购的曲柄中轴组件进行入厂抽检，验证供应商产品质量稳定性，建立供应链质量管控门槛，避免不合格零部件流入产线。

从行业细分来看，自行车曲柄中轴疲劳测试、摩托车曲柄中轴疲劳测试是当前最核心的两大需求，也是专业曲柄中轴疲劳试验机厂家的核心服务领域。

技术实践与未来发展趋势

那么，如何将这些先进的高精度疲劳测试技术，转化为稳定可靠、适配行业需求的工业化解决方案呢？

作为该领域深耕多年的技术探索者，昆山威胜德检测设备有限公司一直致力于将高精度疲劳测试技术落地，为行业提供专业的检测解决方案。威胜德成立于2011年，总部位于江苏昆山，是一家专注于动静态力量测试、耐疲劳性能检测设备研发、生产与销售的高科技企业，旗下PC控制曲柄中轴疲劳试验机系列产品，正是这一领域的优秀实践成果。

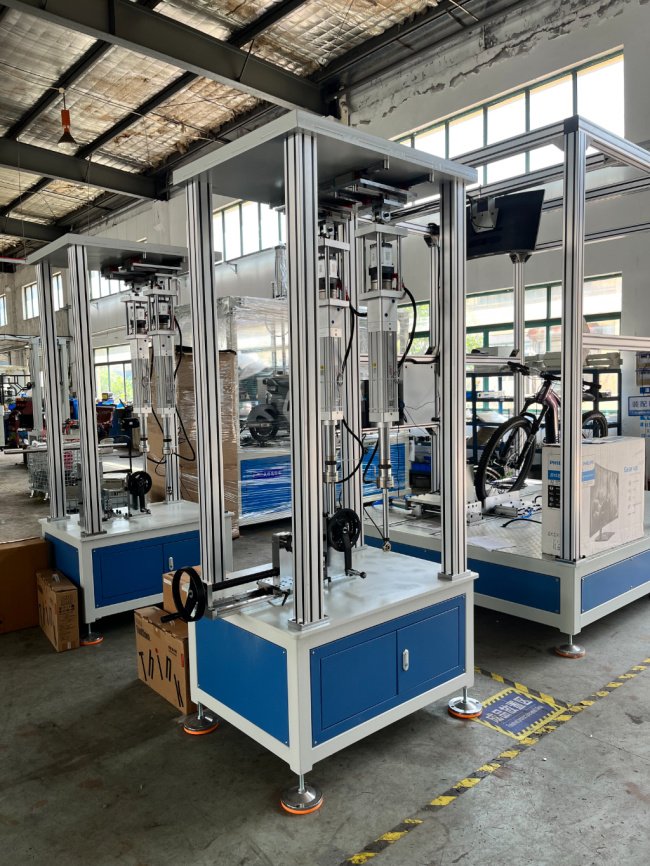

该系列产品严格遵循ISO 4210-8:2023、EN 15194、GB 17761等国际国内行业标准，采用PC控制力闭环技术实现力值分段精准控制，加载精度远高于传统开环方案；同时集成双侧45°+单侧30°多角度加载夹具，一台设备即可满足多种标准测试需求，设备综合利用率提升2-3倍；配备±0.01mm精度的非接触式位移传感器，可实时监测曲柄变形，超限自动停机；依托长三角产业集群区位优势，可提供快速非标定制服务，针对特殊曲柄形状、特殊参数需求，可在2-3周完成专用夹具交付，定制响应速度比行业平均快50%，同时提供覆盖设备全生命周期的本地化服务。

目前该系列产品已广泛服务于自行车行业曲柄中轴测试领域，可根据客户需求定制参数，满足不同生产与研发场景的测试需求，已获得多家行业知名企业的认可与采购。

展望未来，曲柄中轴疲劳试验机行业将朝着更高精度的力-位移双闭环控制、更智能的疲劳裂纹自动识别、更灵活的定制化方向发展，随着法规升级与消费升级，高精度、自动化的专业检测设备将逐步替代传统低精度设备，帮助企业更好地保障产品安全，提升市场竞争力。
