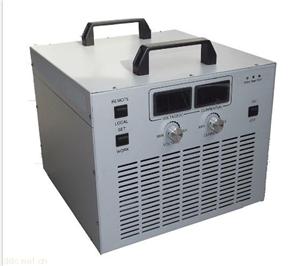

10kW三相DSP功率校正充电模块(PF=0.99)

当前价：17000/台
供货总量：广州

我要采购 我要代理 我要维修

参数

详情

输入参数： 220~440VAC 输出参数： 50~500VDC 加工定制： 是 型号： CHR-10kW 适用范围： 高效率快速充电站 品牌： 酷品 充电电流： 0~25（A） 产品认证： CE 外形尺寸： 560X480X178（mm） 属性： 属性值 一、概述我公司生产的电动汽车智能充电机采用PWM整流技术和高频开关电源技术，借鉴吸收国内外先进的控制技术设计而成，是一款实用性强、功能齐全、可靠性高的产品。电动汽车充电机和电动大巴充电机具有重量轻，体积小、充电稳定、效率高、抗震能力强、安全可靠、对网侧污染小、功率因数近似为1等特点。并具有欠压、过压、过载、过热、短路、防反接、防雷击等保护功能。采用合理的充电曲线和可靠的数字控制技术，确保蓄电池电量充足，并且延长蓄电池的使用寿命。二、原理介绍充电机采用三相PWM整流技术和全桥变换技术。三相交流电通过PWM整流器输出稳定的直流母线电压，再经过全桥变换电路给蓄电池充电，实现蓄电池的充电过程，并保证网侧功率因数近似为1。 充电过程介绍：1、预充充电：充电机工作后，首先以5~10A电流对蓄电池充电四分钟，然后进行大电流充电。四分钟小电流充电目的是激活电池，让电池内部化学反应充分建立起来，避免电池在冷态下充电；2、四分钟小电流结束后，充电机进入预设电流（比如20A）恒流充电阶段。当电压充到预设电压（比如450V）时，充电机进入恒压充电阶段。此后充电机输出充电电压恒定，充电电流不断降低，直到充电电流减小到2A时，充电机认为电池已经充满并关机；3、充电机关机只是关闭充电，处于空载状态，而不是整机停机。四、使用条件：1、适合电池类型：铅酸电池、锂电池、镍氢电池；2、电网输入电压幅值的持续波动范围不超过额定值的±5%，短暂波动（小于1秒）不超过10%，瞬时波动不超过基波峰值的20%；3、充电地点无易燃易爆物质，没有腐蚀金属和破坏绝缘的气体或蒸汽，保证安放在干燥及通风好的环境中；4、无剧烈震动和冲击，垂直倾斜度不超过5%；5、使用环境温度：-25℃~+55℃；6、相对湿度：30%~90%；7、海拔高度：不超过1200米。五、主要特点：1、根据电池特性设计出合理的充电曲线，既可以充满蓄电池又可以延长蓄电池的寿命；2、采用功率因数校正技术，功率因数近似为1，网侧电流谐波含量低；3、采用高频软开关技术，使得充电机效率高，体积小，重量轻；4、使用方便，维护简单，智能充电，无需人工值守；5、保护功能齐全。具有欠压、过压、过载、过热、短路、防反接、防雷击等保护功能；6、充电机通过检测机箱内部温度来控制散热风扇转动。当机箱内部温度低于45℃时，风扇不转动。当机箱内部温度达到45℃以上时，充电机启动风扇进行强制风冷。这样可以减少噪音和延长风扇寿命；7、直观性强。充电过程和故障采用液晶屏显示，能一目了然。六、主要技术指标：1)输入电源为AC380V（三相五线制）；2)输入适应电源电压和频率范围宽，在AC 380V±10%和频率50Hz±10%输入下能稳定可靠工作；3)输出直流稳压范围为50V~500V，可通过CAN通讯进行设置；4)输出直流稳流范围为2A~25A，可通过CAN通讯进行设置；5)负载调整率：≤1%；6)稳压精度：≤1%；7)稳流精度：≤1%；8)纹波电压：≤1%；9)漏电流：0mA；10)暂载率：100%；11)整机效率：≥92%（满载时）；12)功率因数：≥0.99（满载时）；13)绝缘电阻：DC1000V测试 ≥50M14)充电模式：自动+远控；15)具有充电电压、电流显示和参数设定功能；16)具有故障报*、显示功能；17)具有前期恒流充电、后期恒压浮充、充满自动停机功能；18)防护等级：IP32；19)冷却方式：风冷；20)具有致命错误（如蓄电池极性接反、输出短路等）停机保护、一般错误报*功能；21)具有欠压、过压、过载、过热、短路、防反接、防雷击等保护功能；22)体积：560×480×176（长×宽×高，单位mm）；23)重量：25KG。七、前面板介绍：数字表：两块数字表分别显示当前充电电压和充电电流。近控/远控”开关：用来切换充电机状态。当开关打在“近控”位置，充电机工作在默认参数下，此时“ON/OFF&r
